Wall Pack Edge.
Dos tamaños, de 15 a 120 W ajustables en obra.Luminaria de pared full cutoff para fachadas, accesos, andadores y muros perimetrales de plantas industriales. Un switch 3 en 1 ajusta potencia, CCT y fotocelda en obra.
EN UNA SERIE
Configúrala en obra.
Potencia, CCT y fotocelda al instalar.Dos tamaños y cinco paquetes cubren de 15 a 120 W. El tamaño, el paquete, la batería y el acabado se eligen al ordenar; en obra, el switch 3 en 1 ajusta la potencia (cuatro pasos por paquete), la temperatura de color y la fotocelda. De fábrica sale en la potencia máxima del paquete, 5000 K y fotocelda activa.
Flujo y eficacia de cada combinación según los 60 archivos IES LM-63 (5 paquetes × 4 potencias × 3 CCT, óptica Tipo III); la fotocelda no cambia la fotometría. Para tu proyecto te hacemos el estudio fotométrico sin costo.
Hecha para la intemperie,
compacta y ajustable en obra.Aluminio fundido a presión con aletas de disipación, óptica Tipo III full cutoff y un switch 3 en 1 para ajustar en obra la potencia, la CCT y la fotocelda.
WALL PACK EDGE
LUMINARIA LED DE PARED FULL CUTOFF · 10 IN Y 14 IN
Solo ilumina
donde se necesita.El controlador Jungo Connect One se instala en la luminaria como accesorio y combina conectividad Bluetooth Mesh® (SIG Mesh) con dos sensores: microondas para presencia e iluminancia para luz natural. No programas horarios: defines la regla una vez y el sistema trabaja solo, 24/7.
Dos tamaños. Cinco paquetes.

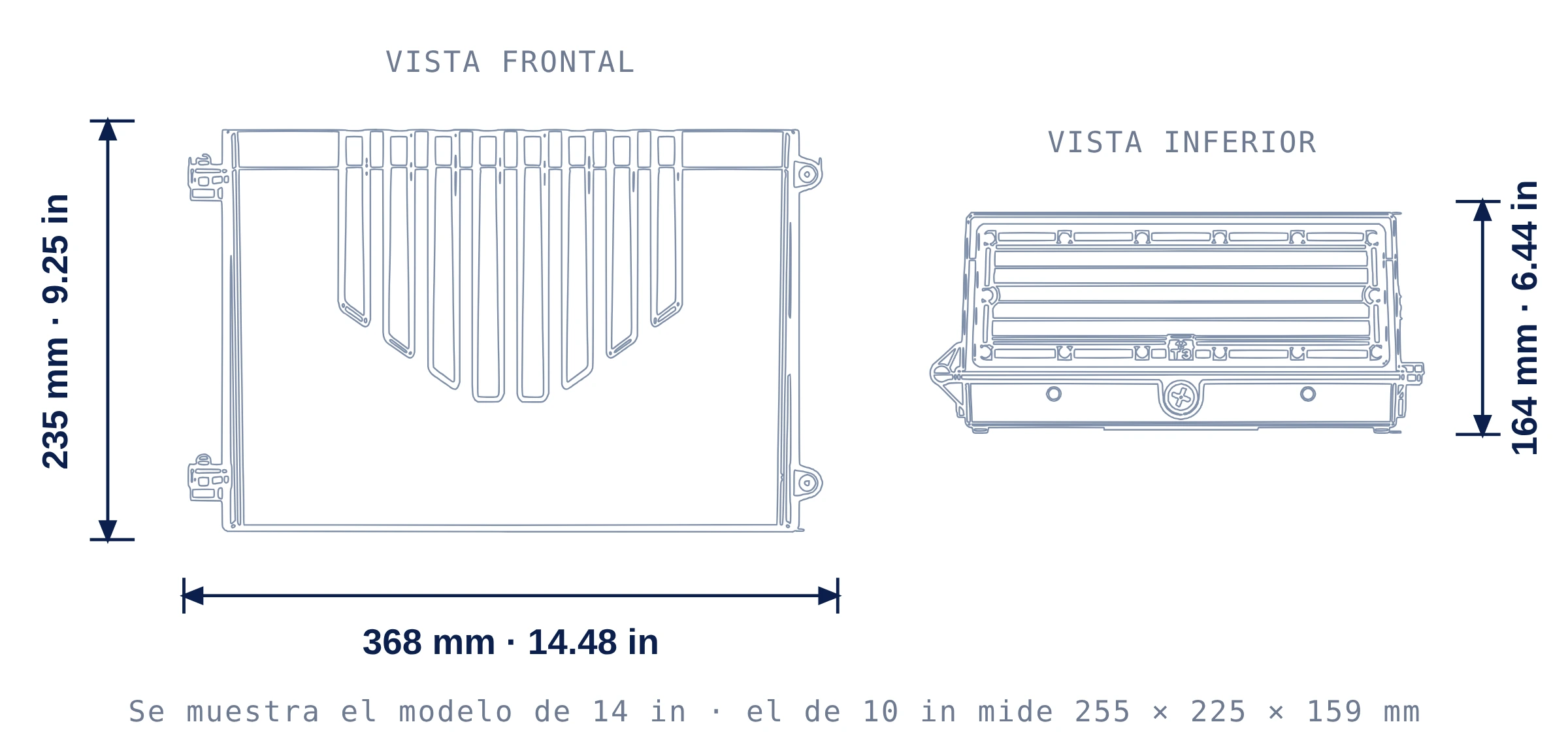

El modelo de 10 in mide 255 × 225 × 159 mm y pesa 1.7 kg; el de 14 in, 368 × 235 × 164 mm y 2.7 kg. La potencia, la CCT y la fotocelda se ajustan en obra con el switch 3 en 1; la óptica es Tipo III full cutoff.
14 in: 368 × 235 × 164 mm · 2.7 kg
10 IN Y 14 IN · 15–120 W
14 in: 368 × 235 × 164 mm · 2.7 kg
Lista para el muro.
Se monta en caja eléctrica o directo a muro, con cinco knockouts de ½ in. La batería de emergencia se integra de fábrica y se elige en el código; el sensor Jungo Connect One es un accesorio opcional.
06 — ESPECIFICADORES
Todo para especificarla.
Certificada y verificable.
Descarga la ficha técnica y los 60 archivos IES para tu cálculo en DIALux o AGi32. La certificación UL se puede verificar en el directorio público de UL Product iQ.
Ficha técnica
PDF · ESPAÑOL (MX)
↓
IES
Archivos IES
ZIP · 60 ARCHIVOS · LM-63
↓
Guía de instalación
PDF · ESPAÑOL (MX)
↓
DLX
Estudio fotométrico
SIN COSTO · PARA TU PROYECTO
→
UL 1598
UL SOLUTIONS · FILE E497790
Luminarias de uso general certificadas por UL. Verificable en el directorio público UL Product iQ.
Verificar en UL Product iQ →
NOM
NORMA OFICIAL MEXICANA
Seguridad y eficiencia para México.
IP65
Hermeticidad
CLASIFICACIÓN IP
Polvo y lluvia en muros exteriores, de −40 a 50 °C.
07 — PREGUNTAS FRECUENTES
Sobre la Wall Pack Edge
¿Tienes otra duda? Un asesor te responde por WhatsApp.
¿Qué ajusta el switch 3 en 1?
¿Qué ajusta el switch 3 en 1?
La potencia (cuatro pasos por paquete, de 15 a 120 W), la temperatura de color (3000, 4000 o 5000 K) y la fotocelda (activa o inactiva). De fábrica sale en la potencia máxima del paquete, 5000 K y fotocelda activa.
¿Cómo funciona la fotocelda?
¿Cómo funciona la fotocelda?
Es una fotocelda mini integrada: enciende la luminaria al atardecer y la apaga al amanecer. Se habilita o deshabilita con el mismo switch 3 en 1.
¿La Wall Pack Edge se puede controlar con Jungo Connect®?
¿La Wall Pack Edge se puede controlar con Jungo Connect®?
Sí. Es compatible con el accesorio opcional Jungo Connect One (JCO-BTS) para presencia y luz natural, y se administra desde la app o la plataforma web.
¿Está certificada?
¿Está certificada?
Sí. Cuenta con certificación UL 1598 (UL Solutions, File E497790), verificable en el directorio público UL Product iQ, además de la NOM-003-SCFI-2014.
¿Tiene respaldo de emergencia?
¿Tiene respaldo de emergencia?
Sí, como opción integrada de fábrica: batería de 4 W (YM04S, 10 in · 40 W), 8 W (YM08S, 10 in · 80 W y 14 in) o 15 W (YM15S, 14 in). Se elige en el código y mantiene iluminación en accesos y rutas de evacuación ante un corte de energía.
08 — COMPLETA TU PLANTA
Productos relacionados
WALL PACK EDGE
¿Cuántas Wall Pack Edge necesita tu planta?
Te hacemos el estudio fotométrico sin costo con la configuración ideal por zona y te ayudamos con el financiamiento con Jungo Credit.
