Orion®.

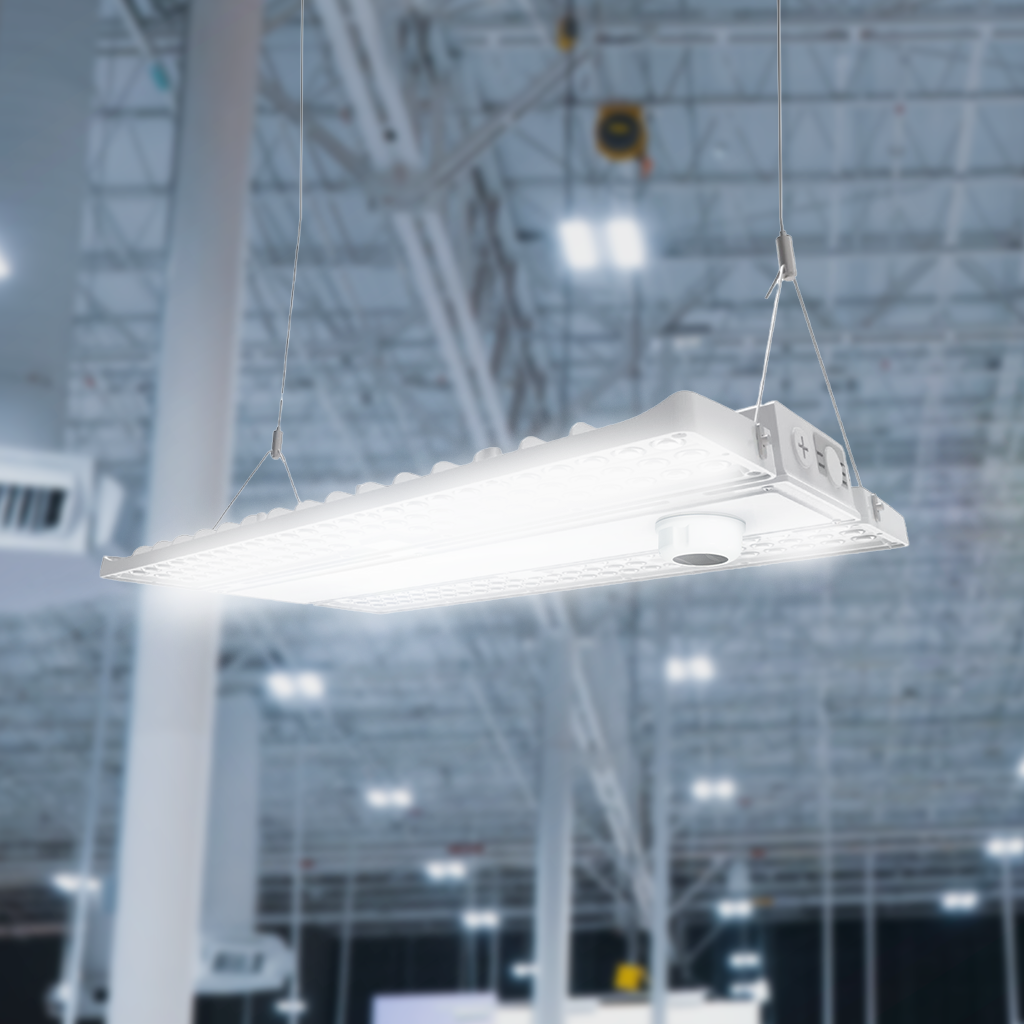

12 potencias en 4 modelos.High bay lineal con switch en campo para potencia y temperatura de color. Cuatro modelos de 115 a 420 W para naves, CEDIS y almacenes de más de 6 m, con óptica fija de 105° para áreas abiertas o de 60° × 110° para pasillos de rack, y eficacia de hasta 170 lm/W.
EN 4 MODELOS
Configúrala en obra.

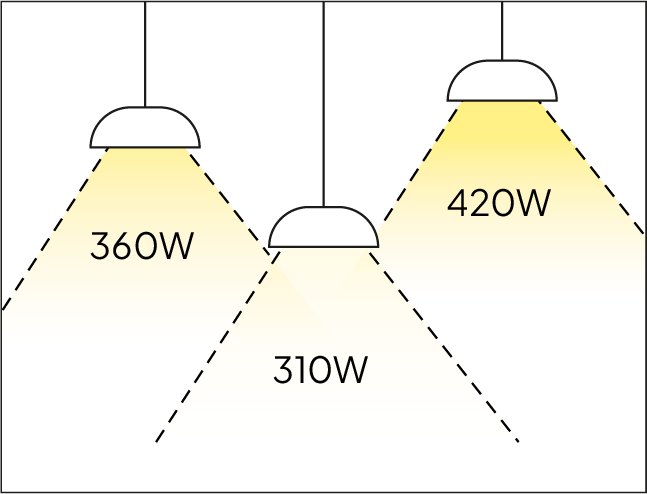

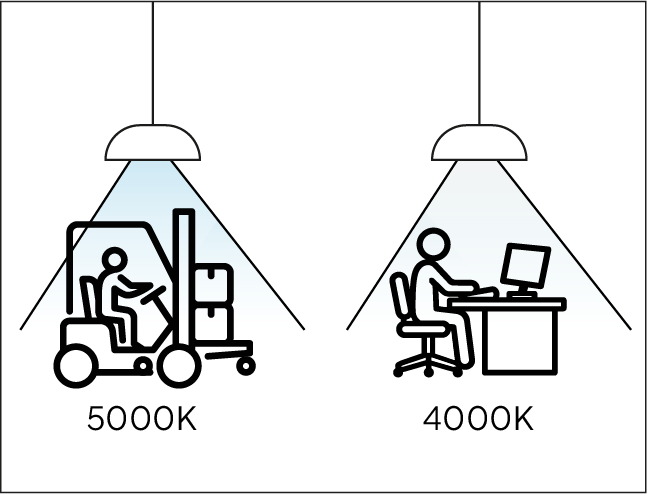

Potencia y CCT al instalar.Al ordenar eliges el modelo, el voltaje y la óptica, que es fija de fábrica. En campo, el switch de la luminaria ajusta la potencia y la temperatura de color según la altura de montaje y la tarea.
Flujo y eficacia de cada combinación según los archivos IES LM-63 (48 combinaciones). Las fotos muestran un pasillo real visto desde el montacargas con cada óptica y temperatura de color; los niveles en el tope del rack y en el piso se calculan con la fotometría real de cada archivo en un escenario de referencia: pasillo de 3 m, luminarias a 6 m entre sí con el lado largo paralelo al pasillo y montaje a 7 m (SO), 9 m (MO), 11 m (HO) y 13 m (SHO), con racks de tres niveles. Para tu proyecto te hacemos el estudio fotométrico sin costo.
Hecha para trabajar

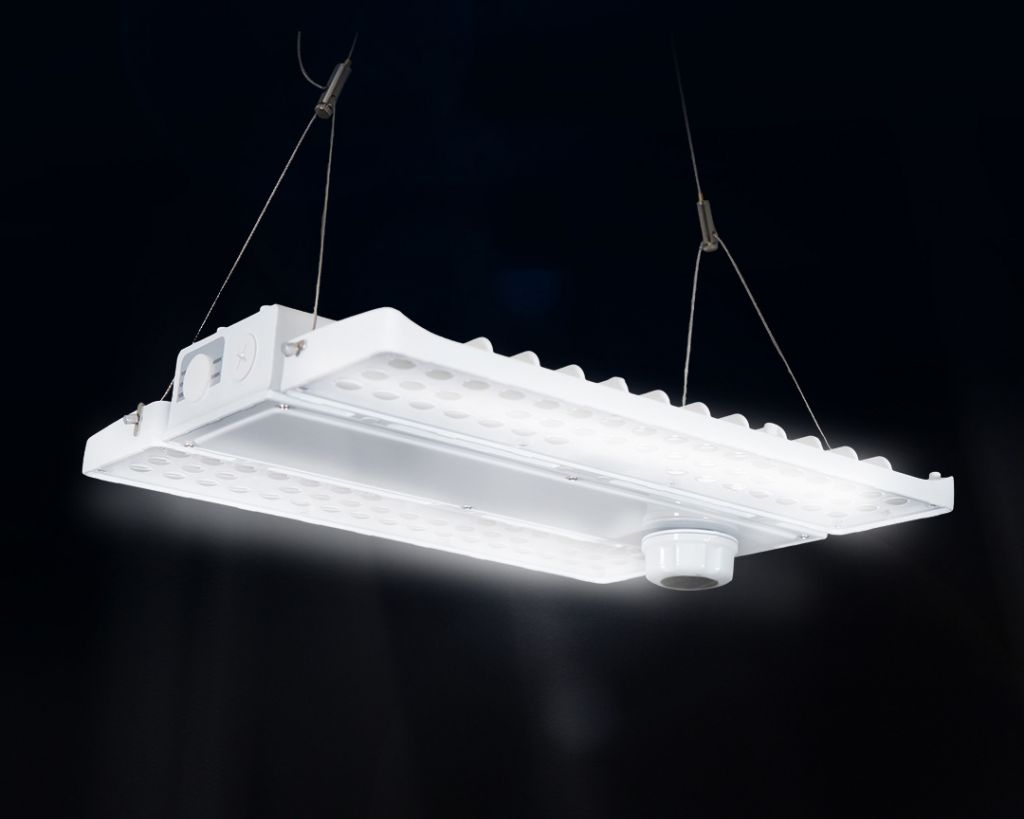

de principio a fin.Cuerpo de aluminio fundido a presión de solo 5.4 cm, módulos LED lineales con óptica de policarbonato y un canal central que aloja el driver y el switch de potencia y CCT.
ORION®
HIGH BAY LINEAL · 2.5 A 5.2 KG · SUSPENSIÓN INCLUIDA
Solo ilumina

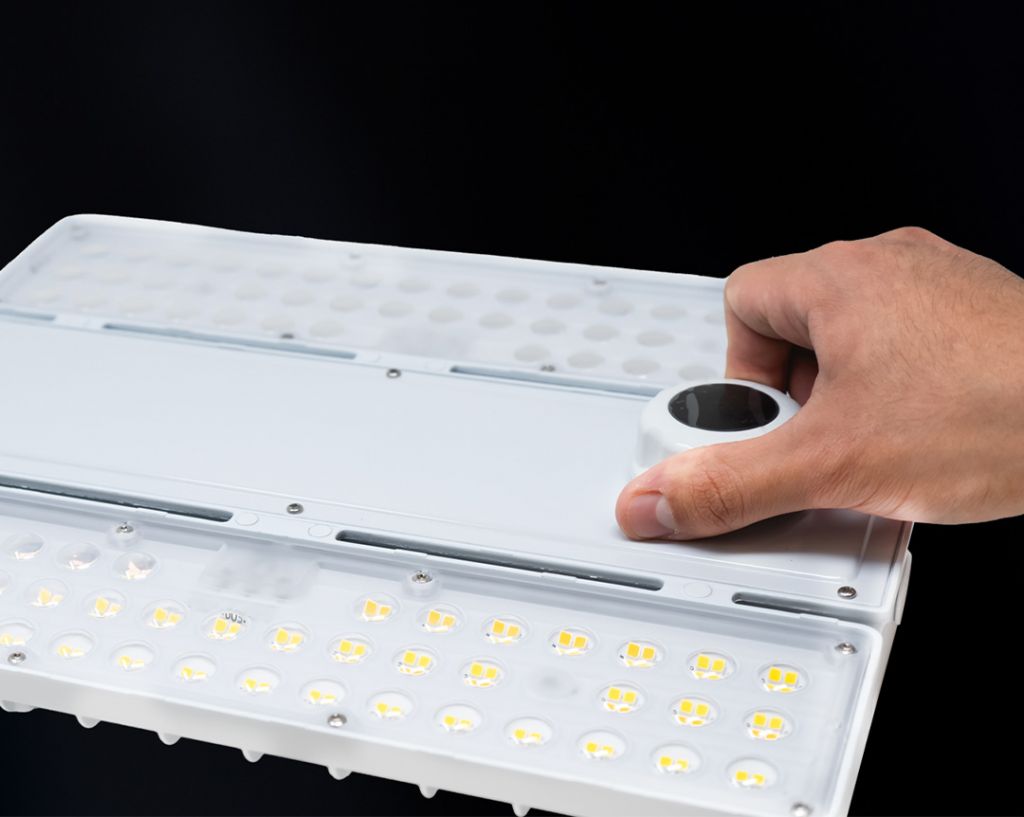

donde se necesita.El controlador Jungo Connect One va integrado en la luminaria y combina conectividad Bluetooth Mesh® (SIG Mesh) con dos sensores: microondas para presencia e iluminancia para luz natural. No programas horarios: defines la regla una vez y el sistema trabaja solo, 24/7.
Cuatro modelos. Mismo desempeño.
SO y MO miden 356 mm, la HO 520 mm y la SHO 712 mm. Todos comparten perfil de 54 mm, switch de potencia y CCT en campo y óptica fija de 105° o 60° × 110°, que se elige al ordenar.
SO · 115–155 W
356 × 292 × 54 mm · 2.5 kg

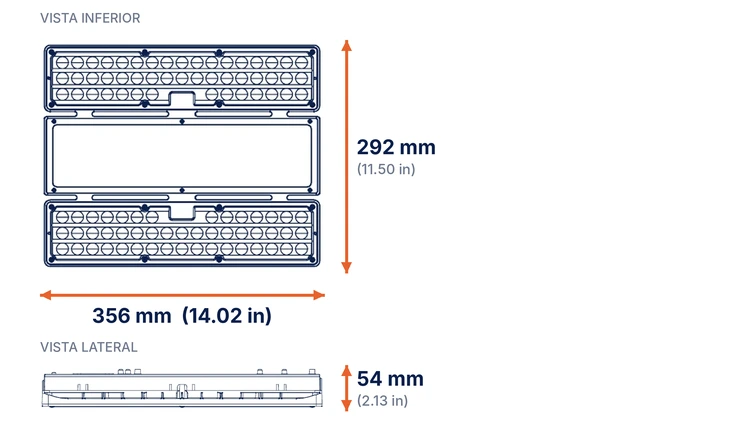

MO · 155–210 W
356 × 292 × 54 mm · 2.5 kg

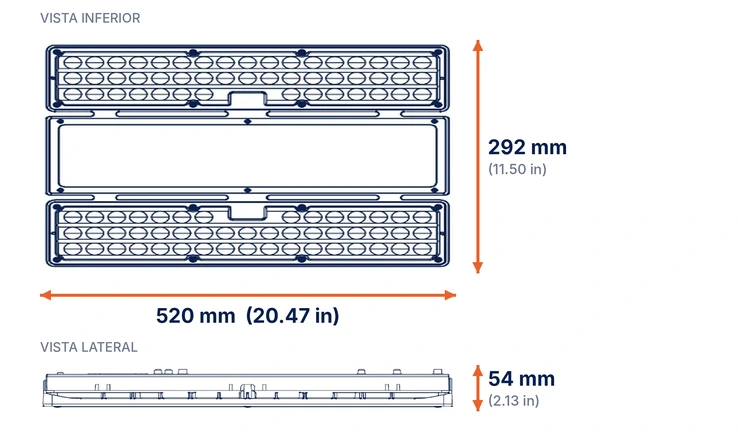

HO · 240–310 W
520 × 292 × 54 mm · 3.3 kg

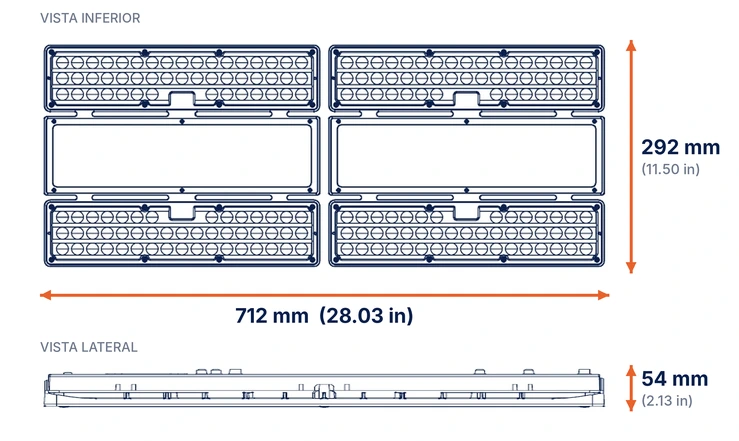

SHO · 310–420 W
712 × 292 × 54 mm · 5.2 kg

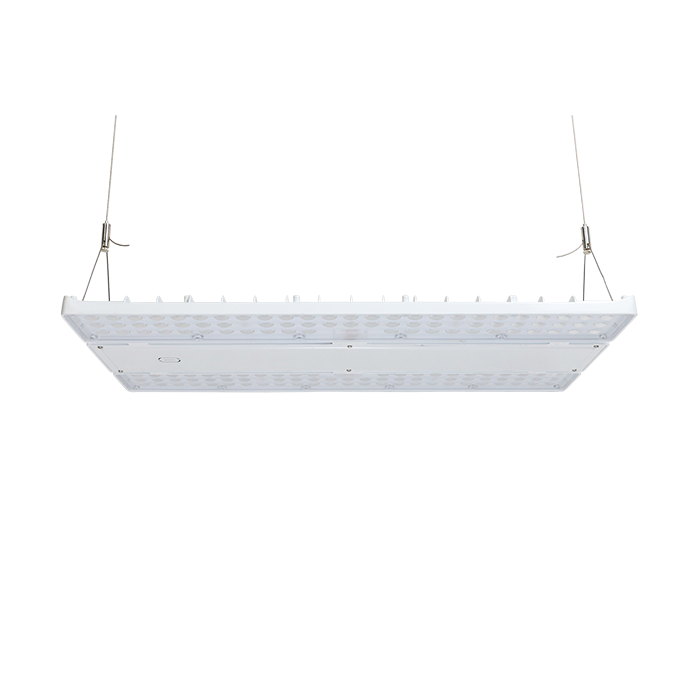

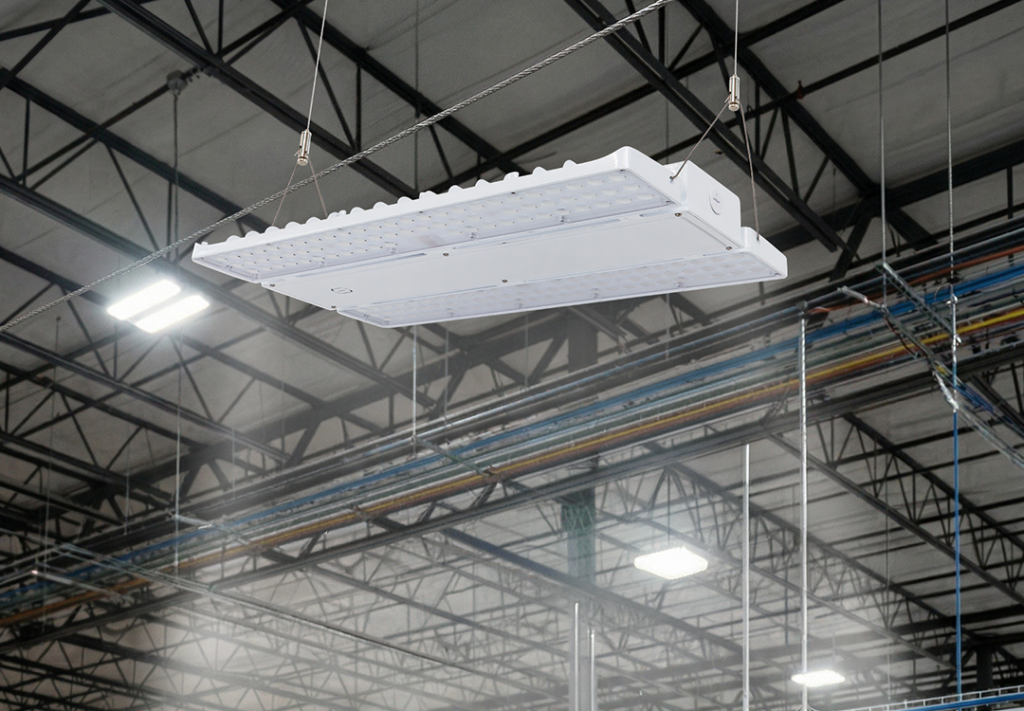

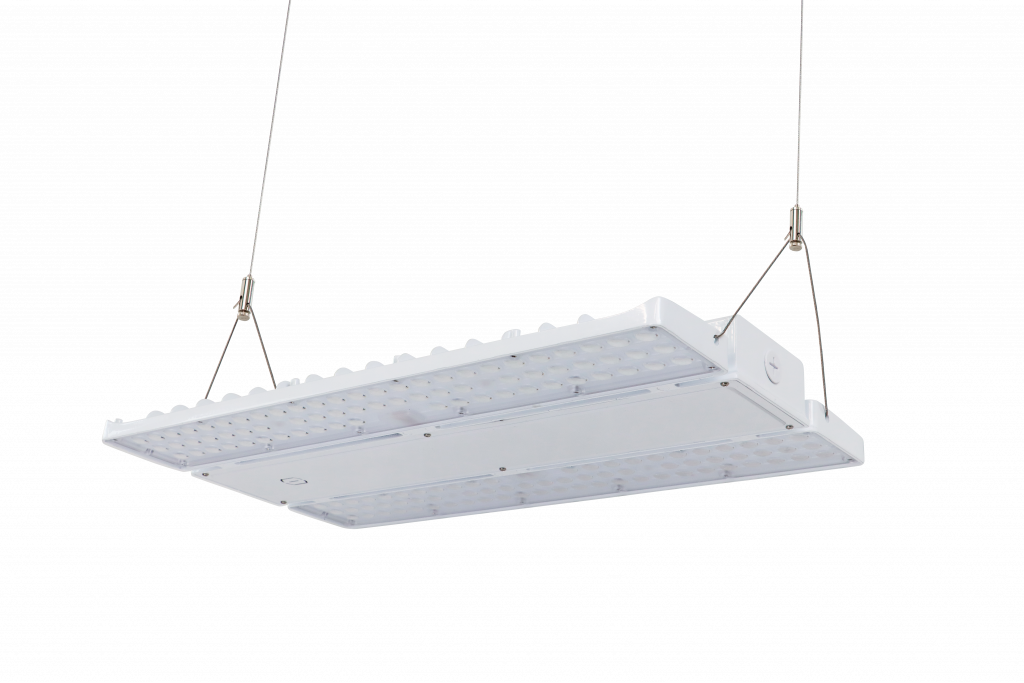

Lista para colgar.
La Orion se entrega con ganchos y cables de suspensión. La rejilla protectora y la batería de emergencia se cotizan por separado.
06 — ESPECIFICADORES
Todo para especificarla.
Certificada y verificable.
Descarga la ficha técnica y los archivos IES para tu cálculo en DIALux o AGi32. La certificación UL se puede verificar en el directorio público de UL Product iQ.
Ficha técnica
PDF · ESPAÑOL (MX)
↓
IES
Archivos IES
ZIP · 48 ARCHIVOS ORION · LM-63
↓
DLX
Estudio fotométrico
SIN COSTO · PARA TU PROYECTO
→
UL 1598
UL SOLUTIONS · FILE E497790
Luminarias de uso general certificadas por UL. Verificable en el directorio público UL Product iQ.
Verificar en UL Product iQ →
NOM
NORMA OFICIAL MEXICANA
Seguridad y eficiencia para México.
IP44
IK08
Hermeticidad e impacto
CLASIFICACIÓN IP E IK
Polvo, salpicaduras e impactos en naves y CEDIS.
07 — PREGUNTAS FRECUENTES
Sobre la Orion
¿Tienes otra duda? Un asesor te responde por WhatsApp.
¿Qué diferencia hay entre la óptica de 105° y la de 60° × 110°?
¿Qué diferencia hay entre la óptica de 105° y la de 60° × 110°?
La de 105° es simétrica y sirve para áreas abiertas de naves, manufactura y talleres. La de 60° × 110° es asimétrica y está pensada para pasillos de rack: abre 110° a lo ancho del pasillo para que la luz llegue hasta la parte alta del rack, donde está el tercer nivel, y concentra 60° a lo largo del pasillo. La Orion se instala con su lado largo paralelo al pasillo. La óptica es fija de fábrica y se elige al ordenar.
¿Qué puedo ajustar en obra?
¿Qué puedo ajustar en obra?
El switch de la luminaria ajusta la potencia (3 opciones por modelo) y la temperatura de color (4000 K o 5000 K). El modelo, el voltaje y la óptica se definen al ordenar.
¿La Orion se puede controlar con Jungo Connect®?
¿La Orion se puede controlar con Jungo Connect®?
Sí. La Orion es Jungo Connect Ready: la versión smart incluye el sensor Jungo Connect One para presencia y luz natural, y se administra desde la app o la plataforma web con el Gateway H20.
¿Está certificada?
¿Está certificada?
Sí. Cuenta con certificación UL 1598 (UL Solutions, File E497790), verificable en el directorio público UL Product iQ, además de la NOM-003-SCFI-2014.
¿Dónde obtengo los archivos IES para mi cálculo?
¿Dónde obtengo los archivos IES para mi cálculo?
En la sección de especificadores de esta página puedes descargar el ZIP con los 48 archivos IES y la ficha técnica. Si lo prefieres, nuestro equipo te hace el estudio fotométrico sin costo.
08 — COMPLETA TU NAVE
Productos relacionados
ORION®
¿Cuántas Orion necesita tu nave?
Te hacemos el estudio fotométrico sin costo con la configuración ideal por zona y te ayudamos con el financiamiento con Jungo Credit.
